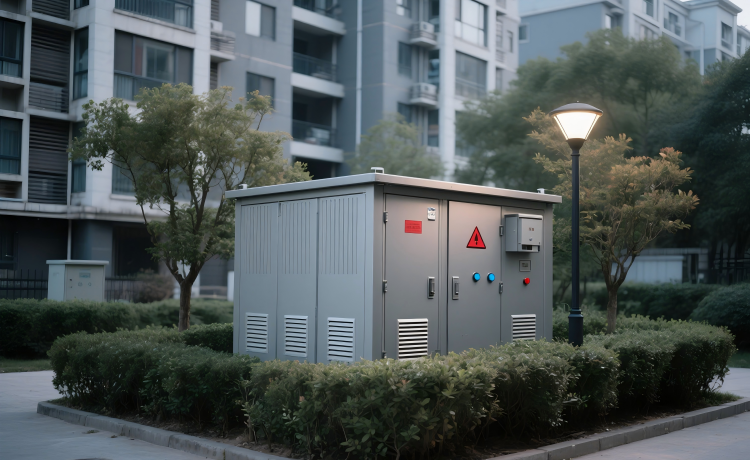

10KV 箱式变电站施工方案：全流程详解与标准规范
发布时间：2025-08-05发布人：曹阳
10KV 箱式变电站作为配电网的核心枢纽，其施工质量直接影响供电稳定性与设备寿命。本方案严格遵循《高压 / 低压预装式变电站》（GB/T 17467-2020）及《箱式变电站选用导则》（DL/T 537-2002）等国家规范，结合部分地区地质特点（如地下水位较高、土壤湿度大），制定针对性施工工艺。工程范围涵盖基础施工、设备安装、电气连接、调试测试等全流程，确保接地电阻≤4Ω、防护等级达 IP54 以上，并满足抗震烈度 7 度要求。
? 组织图纸会审，重点核查基础尺寸（误差≤5mm）、电缆走向及设备参数匹配性。
? 编制专项施工方案，明确关键工序（如混凝土浇筑、电缆头制作）的工艺标准及验收流程。
? 针对多雨气候，制定雨季施工应急预案，包括基坑排水措施（如设置集水井）及材料防潮方案（如使用防水篷布覆盖）。
? 基础施工材料：C25 混凝土（抗压强度≥25MPa）、M16×150 膨胀螺栓（扭矩值 80-100N?m）、40×4mm 镀锌扁钢（埋深≥0.8m）。
? 电气设备：10KV 干式变压器（绝缘电阻≥1000MΩ）、真空断路器（分合闸时间误差≤10ms）、冷缩式电缆终端头（弯曲半径≥15D）。
? 工器具：40 吨汽车吊（满足吊装需求）、激光水平仪（精度 ±0.1mm）、兆欧表（500V/1000V 双档）。
? 施工团队：电气工程师（2 人）、变电设备安装工（4人）、土建工（4 人），全员需通过安全技术交底及操作培训。
? 特殊工种持证上岗：电工、焊工、起重工需持有效特种作业证书，定期复训。
? 测量定位：采用全站仪放样，确定基础中心点及标高，允许偏差 ±2mm。
? 基坑开挖：机械开挖至设计标高（误差 ±10mm），人工清底后铺设 150mm 厚碎石垫层，压实度≥95%。
? 混凝土浇筑：模板支护牢固（垂直度偏差≤1‰），分层浇筑 C25 混凝土（每层厚度≤500mm），振捣密实后收光养护 14 天。
? 预埋件安装：镀锌槽钢（开口向下）与基础钢筋焊接，顶面高出混凝土 3-5mm，间距误差≤3mm。
? 吊装就位：使用尼龙吊带（承重≥1.5 倍箱变重量）挂于专用吊耳，缓慢落至基础，水平度偏差≤3mm/m。
? 固定与防震：膨胀螺栓穿透箱体底座与基础锚固，底部垫橡胶垫（厚度 5mm）缓冲震动。
? 电缆敷设：高压电缆穿 Φ150 热镀锌钢管（埋深≥0.7m），弯曲半径≥15D，接头处用防火泥密封。
? 高压侧接线：电缆剥除长度 = 套管深度 + 5mm，铜鼻子压接后涂抹导电膏，螺栓扭矩值按 GB50149 标准执行。
? 接地系统：箱体外壳、变压器中性点、避雷器分别接地，接地干线与环形接地网（40×4mm 扁钢）焊接，接地电阻≤4Ω。
? 低压侧安装：母线排搭接面平整度≤0.1mm，螺栓力矩值 100-120N?m，相间距离≥200mm。
? 绝缘测试：高压绕组对地绝缘电阻≥300MΩ，低压绕组≥100MΩ，吸收比≥1.3。
? 保护校验：过流保护动作值误差≤±5%，断路器分合闸时间≤60ms，五防联锁功能正常。
? 空载试运行：变压器空载运行 24 小时，监测噪声≤55dB，温升≤65K。
? 基础验收：混凝土强度（试块抗压试验）、预埋件位置（误差≤5mm）、接地电阻（≤4Ω）。
? 设备验收：外观无损伤、铭牌参数与设计一致、随机文件齐全。
? 隐蔽工程验收：电缆敷设路径、接地网焊接质量、防火封堵措施需留存影像资料。
? 基础沉降：若差异沉降＞5mm，采用注浆加固或增设地梁。
? 电缆头放电：重新压接并测试绝缘，确保密封良好。
? 保护误动作：检查二次回路接线及整定值，模拟故障信号验证。
? 吊装作业：设置警示围栏，起重臂下方严禁站人，风速＞6 级停止作业。
? 临时用电：配电箱接地可靠，电缆架空高度≥4m，使用 TN-S 系统。
? 个人防护：进入现场需佩戴安全帽、绝缘手套，高空作业系安全带。
? 废水处理：施工废水经沉淀池（容积≥5m?）沉淀后排放，pH 值 6-9。
? 废气控制：焊接烟尘使用移动式净化器处理，颗粒物排放≤120mg/m?。
? 固废管理：废焊条、废机油等危险废物委托资质单位处置，回收率≥95%。
? 应急指挥中心：项目经理任组长，下设现场救援组、技术支持组、后勤保障组。
? 应急物资：急救箱、消防器材、备用电源、应急照明设备等定期检查。
? 触电事故：立即切断电源，使用绝缘工具施救，拨打 120 并上报。
? 火灾事故：启动自动灭火装置，疏散人员，使用干粉灭火器扑救并报警。
? 暴雨灾害：停止露天作业，检查排水系统，加固临时设施。
10KV 箱式变电站施工需以 “安全第一、质量为本” 为原则，严格执行国家规范及地方标准。浙江世电电力凭借 15 年行业经验，从方案设计到竣工验收全程把控，确保项目高效落地。通过标准化施工、精细化管理及绿色环保措施，我们致力于为客户打造可靠、节能、智能的电力基础设施，助力城乡电网升级。
