一、城市基础设施

城市电网改造、负荷中心变电站（供电半径≤500m）、 老旧小区配电升级、

商业综合体供电系统 地铁、轻轨等交通枢纽供电；

智慧城市建设

5G 基站配套电源

充电桩集中供电

分布式能源接入节点

二、工业与能源领域

工业园区、多产业集群供电（如电子、机械、化工）、大型设备专用配电、

新能源项目、 风电场升压站、 光伏电站逆变升压系统、 储能电站配套设施、矿山与油田 井下 / 井上供电系统、 油气开采临时配电；

三、特殊应用场景

偏远地区供电、 无电乡村电网建设 、边防哨所供电保障 、临时用电场景 、建筑工地临时电源、 大型活动（演唱会、赛事）供电、 灾后应急供电系统；

四、环境敏感区域

生态保护区、 景区供电（低噪音、免维护）、 自然保护区监测设备供电、 市政景观配套 、公园照明系统 、城市绿道供电设施；

场景类型箱变配置特点

城市核心区 紧凑型设计（≤20㎡）、低噪音（≤55dB）

工业区 高防护等级（IP67）、大电流分断能力

新能源项目 智能无功补偿、多电压等级接入

应急供电 快速安装（3 天内完成）、远程监控

该设备通过优化供电半径（末端电压波动≤±5%）和全生命周期成本控制，符合国家新型城镇化、乡村振兴及 "双碳" 战略要求，尤其适合对占地面积、建设周期和运维效率有严格要求的现代化供电场景。

10KV 智能箱式变电站是集成高压配电、变电及智能监控的模块化户外预装设备，通过工厂预制化设计实现高效电能转换。核心特性如下：

【性能优势】

空间利用率提升 70%：紧凑型结构占地面积≤30㎡

建设周期缩短 80%：现场安装仅需 3-5 天

运维成本降低 40%：全生命周期免维护设计

环境友好：噪声≤55dB，零油污排放

【技术参数】

? 电压等级：10/20/35kV 多制式接入

? 容量范围：50-2500kVA

? 防护等级：IP54，适应 - 40℃~+55℃环境

? 箱体材质：多种材质可选、适应于各种施工项目。

【典型应用】

▌城市电网：负荷中心 10kV 变电站建设（供电半径≤500m）

▌新能源：风光储一体化项目升压系统

▌工业领域：工业园区、矿山专用供电站

▌应急保障：临时用电快速部署解决方案

该设备通过缩短供电半径有效提升末端电压稳定性（波动≤±5%），符合国家电网 "双碳" 战略要求，已广泛应用于智慧城市建设、乡村电网升级及新型基础设施领域。

10KV 箱式变电站满足以下标准：

1.GB/T17467-2010  《高压/低压预装式变电站》

2.GB1985-2014  《高压交流隔离开关和接地开关》

3.GB11022-2011《高压开关和控制设备共用技术要求》

4.DL/T402-2016《高压交流断路器订货技术条件》

5.DL/T  403  -2016  《12kv～  40.5kv 高压真空断路器订货技术条件》

6.DL/T404-2007《3.6kV~40.5kV 交流金属封闭开关设备和控制设备标准》

7.DL/T  486-2010  《高压交流隔离开关和接地开关》

8.DL/T537-2002《高压低压预装箱式变电站选用导则》 9.DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》 10.GB  1094.1-2013  《电力变压器》

箱变外壳的防护等级为 IP45,高压室及变压器室防护等级为 IP33.

在系统的安装和运行期间，要遵守所有相关 IEC 规范及国家或地方相关的安全导责。

10KV 箱式变电站正常工作条件如下：

环境温度：

最高温度 +40℃

日均平均值不大于 +35℃

最低温度 -15℃

日平均相对湿度 95 及以下

月平均相对湿度 90 及以下

安装场所的海拔高度 1000M 及以下

地震强度 不超过 8 度

安装地点无剧烈冲击，无严重污染和化学腐蚀，无导电尘埃及爆炸危险。

运输及存放

1.出厂条件：

确保所有的工作都完成后，按照相关标准进行例行检查，结构功能符  合要求时，方可进行包装或存放。

2.包装：

箱式变电站的运输必须根据运输条件的不同采取不同的包装方法。可  不需包或用彩条布包装。

3.起吊和运输：

汽车运输。箱式变电站为下起吊。其底部槽钢内有四个可伸缩起吊拉   杆，用专用的吊架套住吊拉杆上，用钢丝绳穿入吊架顶部吊环内起重机吊   装卸。注意保护人身安全及可能造成的财产损失，勿倒置。

4.交货及中间存储：

4.1货到现场后，应进行如下检查：

○依照装箱单检查是否缺件或运输损坏，并向发货人或运送者出具证明 ；

○检查箱式变电站是否完好，是否受潮。最好对损坏部分进行摄影；

4.2最适宜的中间存储条件：（依照开关柜和元件所要求的最小条件）

○只需简单包装或不需包装；

○没有其他有害条件的影响，空气质量依照相关标准规定；

○安装运行前，定期进行必要的检查。

箱式变电站的安装

1.用户应按生产厂提供的箱变基础参考图施工（用户也可根据需要自行设   计）。

2.在箱变基础的一侧或是四周埋设好接地极，变压器接地与防雷接地可公用一个接地系统，引至箱变基础平台的接地引线应不少于两根，并确保接   地电阻小于等于 4 欧姆。

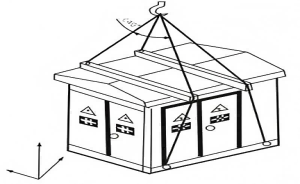

箱变应采用专用工具底部起吊，如附图所示注意起吊标记。

4.箱变底座与基础之间的缝隙用水泥砂浆抹封，以免雨水进入电缆室。

5.电缆进入电缆室后，电缆和穿管之间的缝隙必须密封防水。

6.箱式变电站进场就位后，由专业人员连接一、二次联洛线，所有连接线应准确、可靠，标志齐全清晰，绝缘符合要求。
